新版API-5B 石油管螺紋單項參數測量?jī)x

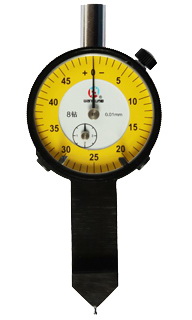

內螺紋齒頂高測量?jī)x | ||||||
| ||||||
WDGN1 | ||||||
貨號 | 產品型號 | 測量范圍 | 分度值 | 測量頭直徑 | 用途 | |
NR. | Type | Range | Resolution | Resolution | Usage | |
642-050 | WDGN1 | 0～3.5mm | 0.01mm | Ф1.148mm | 用于 10牙/in、不小于5 1/2 in（139.7mm） 的內螺紋齒頂高高度測量 | |
642-051 | WDGN2 | 0～3.5mm | 0.01mm | Ф1.829mm | 用于 8牙/in、不小于5 1/2 in（139.7mm） 內螺紋齒頂高高度測量 | |

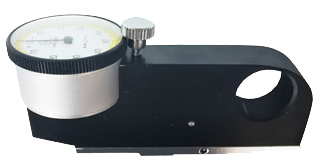

外螺紋齒頂高測量?jī)x | ||||||
| ||||||
WDGW1 | ||||||
貨號 | 產品型號 | 測量范圍 | 分度值 | 測量頭直徑 | 用途 | |
NR. | Type | Range | Resolution | Resolution | Usage | |
642-052 | WDGW1 | 0～3.5mm | 0.01mm | Ф1.148mm | 用于10牙/in、不小于5 1/2 in（139.7mm） 的外螺紋齒頂高高度測量 | |
642-053 | WDGW2 | 0～3.5mm | 0.01mm | Ф1.829mm | 用于8牙/in、不小于5 1/2 in（139.7mm） 的外螺紋齒頂高高度測量 | |
齒頂高標準塊 | 偏梯形螺紋齒厚規 | ||||
|
| ||||
CDGK | BCHG1 | ||||
貨號 | 產品型號 | 標識 | 用途 | ||
NR. | Type | Range | Usage | ||
642-054 | CDGK | RD8 | 用于 1：16 8牙/in 內、外螺紋測量?jī)x使用前標準值的校對及檢測測頭磨損 | ||
RD10 | 用于 1：16 10牙/in 內、外螺紋測量?jī)x使用前標準值的校對及檢測測頭磨損 | ||||
貨號 | 產品型號 | 量程 | 分度值 | 用途 | |
NR. | Type | Range | Resolution | Usage | |
642-055 | BCHG1 | 0～2mm | 0.01mm | 用于 4 1/2 in～13 1/2 in 偏梯形螺紋單牙厚度測量 | |
643-056 | BCHG2 | 0～2mm | 0.001mm | 用于不小于 16 in 偏梯形螺紋單牙厚度測量 | |

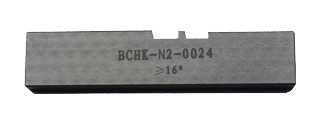

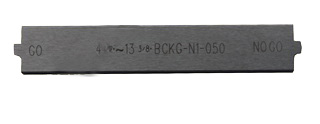

齒厚標準塊 | 偏梯形螺紋槽寬規 | |||
|
| |||
BCHK-16 | BCKG-N1 | |||
貨號 | 產品型號 | 標識 | 用途 | |
NR. | Type | Range | Usage | |
642-057 | BCHK-16-W | 4 1/2in～13 3/8in | 用于 4 1/2in～13 3/8in 偏梯形外螺紋牙厚前標準值的校對 | |
642-058 | BCHK-16-N | 4 1/2in～13 3/8in | 用于 4 1/2in～13 3/8in 偏梯形內螺紋牙厚前標準值的校對 | |
642-059 | BCHK-12-W | ≥16in | 用于 ≥16in 偏梯形外螺紋牙厚前標準值的校對 | |
642-060 | BCHK-16-N | ≥16in | 用于 ≥16in 偏梯形內螺紋牙厚前標準值的校對 | |
642-061 | BCKG-W1 | ≤7 5/8in /1:16 5牙 | 用于 1：16 5牙/in ≤7 5/8in 偏梯形外螺紋槽寬的檢測 | |
642-062 | BCKG-W1-01 | ≥8 5/8in /1:16 5牙 | 用于 1：16 8牙/in ≥8 5/8in 偏梯形外螺紋槽寬的檢測 | |
642-063 | BCKG-N1 | 4 1/2in～13 3/8in | 用于 4 1/2in～13 3/8in 偏梯形外螺紋槽寬的檢測 | |
642-064 | BCKG-W2 | ≥16in | 用于 ≥16in 偏梯形外螺紋槽寬的檢測 | |
642-065 | BCKG-N2 | ≥16in | 用于 ≥16in 偏梯形外螺紋槽寬的檢測 | |

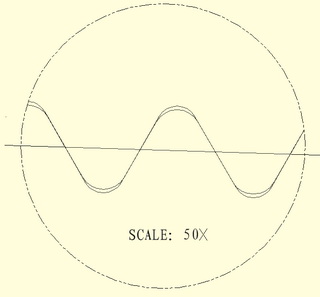

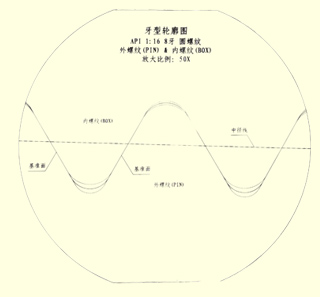

牙型輪廓圖 | ||||
|
| |||
YXLK-16-RD | YXLK | |||
貨號 | 產品型號 | 標識 | 用途 | |
NR. | Type | Range | Usage | |
642-066 | YXLK-16-RD8 | 1：16 8牙 | 用于 1：16 8牙/in 圓螺紋牙型及牙型角的檢測 | |
642-067 | YXLK-16-RD10 | 1：16 10牙 | 用于 1：16 10牙/in 圓螺紋牙型及牙型角的檢測 | |
642-068 | YXLK-16-5B-N1 | 4 1/2in～13 3/8in 1：16 5牙 | 用于 4 1/2in～13 3/8in 偏梯內螺紋牙型及牙型角的檢測 | |
642-069 | YXLK-16-5B-W1 | ≤7 5/8in /1:16 5牙/in | 用于 ≤7 5/8in /1:16 5牙/in 偏梯形外螺紋牙型及牙型角的檢測 | |
642-070 | ≥8 5/8in /1:16 5牙/in | 用于 ≥8 5/8in /1:16 5牙/in 偏梯形外螺紋牙型及牙型角的檢測 | ||
642-071 | YXLK-12-5B-N1 | ≥16in | 用于 ≥16in 偏梯形內螺紋牙型及牙型角的檢測 | |
642-072 | YXLK-12-5B-W1 | ≥16in | 用于 ≥16in 偏梯形外螺紋牙型及牙型角的檢測 | |

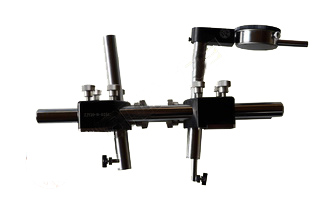

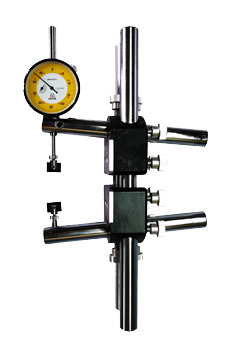

外螺紋頂徑測量?jī)x | 內螺紋頂徑測量?jī)x | |||
|
| |||
ZJY5-W | ZJY5-N | |||
貨號 | 產品型號 | 標識 | 用途 | |
NR. | Type | Range | Usage | |
642-073 | ZJY5-W | ＜5 1/2in | 用于 ＜5 1/2in 油管外螺紋頂徑及圓度誤差的檢測 | |
642-074 | ZJY20-W | 2 3/8in～20in | 用于所有油管、套管外螺紋頂徑及圓度誤差的檢測 | |
642-075 | ZJY5-N | ＜5 1/2in | 用于 ＜5 1/2in 油管內螺紋頂徑及圓度誤差的檢測 | |
642-076 | ZJY20-N | 2 3/8in～20in | 用于所有油管、套管內螺紋頂徑及圓度誤差的檢測 | |

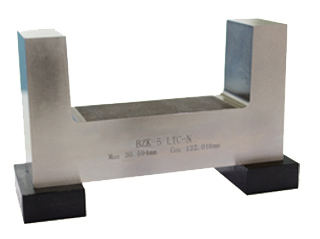

外螺紋頂徑標準塊 | 內螺紋頂徑標準塊 | |||
|
| |||
BZK XXX-W | BZK XXX-N | |||
貨號 | 產品型號 | 標識 | 用途 | |
NR. | Type | Range | Usage | |
642-077 | BZK XXX-W | 對應型號規格 | 用于所有油管、套管外螺紋頂徑測量?jī)x校對 | |
642-078 | BZK XXX-N | 對應型號規格 | 用于所有油管、套管內螺紋頂徑測量?jī)x校對 | |
